在半導體制造、光伏產業等精密制造領域，硅片厚度是影響芯片性能、太陽能電池效率的核心參數之一。硅片厚度測量儀作為一種高精度檢測工具，其正確的操作方法直接關系到測量數據的可靠性。本文從基礎到進階，系統解析測量儀的操作要點，助力工程師快速掌握這一關鍵技術。
一、測量前的準備工作
1.清潔與環境控制
①使用無塵布和酒精擦拭硅片表面，避免指紋、油漬等污染影響測量精度。
②確保實驗室溫度穩定在（23±2）℃、濕度≤60%，防止熱脹冷縮導致誤差。
2.設備預熱與校準
①開機后等待10-15分鐘，待系統溫度穩定（部分高級機型需持續預熱30分鐘）。
?、谑褂脴藴市势ㄕ`差≤±0.1μm）執行兩點或多點校準，確保測量基準準確。
二、標準操作流程
1.接觸式測量法
?、俟潭ü杵菏褂谜婵瘴脚_或機械夾具固定樣品，避免手動推移導致的定位偏差。
?、谔筋^對中：調整測頭位置使其垂直于硅片中心，通過目視或激光輔助定位，確保接觸壓力符合要求（一般控制在0.1-0.3N）。
?、蹟?shù)據采集：緩慢下壓測頭直至觸發觸發力反饋，儀表自動記錄厚度值，重復測量3-5次取平均值。

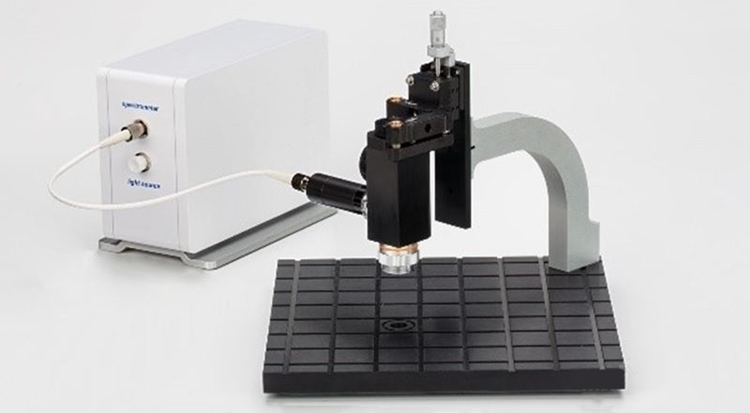

2.非接觸式光學測量
①對焦調試：切換至CCD相機模式，調節焦距直至硅片邊緣輪廓清晰。
?、诜謪^(qū)掃描：對于大面積硅片，啟用網格化掃描功能，分區域測量后合成數據。
?、郾砻娣垂馓幚恚喝粲鰪姺瓷浔砻妫ㄈ鐠伖夤杵?，可噴涂微量減反射劑或切換偏振光源模式。
三、進階技巧與注意事項
1.異常數據處理
?、偃舫霈F(xiàn)單次測值明顯偏離（超出±3倍標準差），需重新校驗探頭或檢查是否存在劃痕、污染。
?、趯η婊虮∑瑯悠罚瑔⒂冒霃窖a償算法修正測量誤差。
2.維護與保養
①每日使用后清潔測頭接觸面，避免金屬殘留腐蝕傳感器。
?、陂L期閑置前，在機械部件涂抹防銹油脂，并斷開采暖電源。
3.安全規范操作
?、俳佑|式測量時佩帶防靜電手環，防止電荷損傷硅片。
②遇真空泵異響立即停機檢查，避免真空腔體形變影響重復性。
四、實際應用場景拓展
1.晶圓制造：批量檢測8英寸/12英寸硅片厚度一致性，確保芯片切割良率。
2.光伏產業：快速篩查電池片厚度是否達標，規避隱裂風險。
3.科研實驗：研究不同厚度硅片的機械性能與光電轉換效率關聯。
六、結語
精準的厚度測量是半導體行業質控的基石。掌握科學的操作規范與異常應對策略，不僅能提升測量效率（標準流程可將單次測量時間縮短至1分鐘以內），還可為良率提升提供可靠數據支撐。隨著納米級加工需求的增長，未來測量技術將向更高分辨率、智能化方向演進。
